Защита склада и логистического комплекса от дронов в Томске
Распределительный центр, склад готовой продукции, фулфилмент или СВХ — это тысячи квадратных метров лёгкой кровли, под которой хранятся горючие товары, полимеры, СИЗ и дорогая техника. Одно попадание дрона означает пожар, обрушение стеллажей, срыв поставок и недели простоя. Для защиты складов и логистических комплексов в Томске МелданаСБ — производитель ЗАСЛОН — возводит защитные ограждающие конструкции (ЗОК) по СП 542 с верхним сетчатым покрытием большой площади.
Чем опасны дроны для склада
- Пробитие лёгкой кровли и падение БПЛА на стеллажи — обрушение ярусов, повреждение груза и техники
- Пожар: полимерная упаковка, СИЗ, аэрозоли, ЛКМ и горючие товары дают быстрое распространение огня по большой площади
- Остановка логистики: закрытие корпуса, эвакуация, срыв графика отгрузок и штрафы за недопоставку
- Угроза персоналу в зоне комплектации, риск травм от осколков и падающих конструкций
- Репутационные и договорные потери: длительный простой распредцентра парализует всю цепочку поставок арендаторов
Специфика складской кровли: почему сетку нельзя вешать на здание
Главная инженерная особенность склада — кровля большой площади малой несущей способности. Профлист по прогонам или сэндвич-панели рассчитаны только на снег и ветер; навесить на них улавливающую сетку, которая должна принять удар в десятки килоньютонов, невозможно — покрытие сложится. Большие пролёты между колоннами (12–25 м) исключают промежуточные опоры внутри корпуса. Поэтому для склада применяют не навесную, а независимую или фермовую схему ЗОК, где нагрузка от удара идёт мимо кровли здания — на собственные опоры и фундаменты.
| Тип конструкции | Когда применяется | Опоры / ориентир цены |
|---|---|---|
| Навесная над кровлей | только если каркас здания подтверждён расчётом (колонны, фермы несут доп. нагрузку) | кронштейн настенный 1,5 м — 5 490 ₽; стойки по парапету |
| Независимая клеть | кровля не несёт нагрузку — ЗОК стоит на своих фундаментах вокруг и над корпусом, не связана со зданием | Стойка-6 м — 21 960 ₽; Стойка-9 м — 29 280 ₽; Стойка-12 м — 47 580 ₽ |
| Фермовое покрытие пролётов | перекрытие широких пролётов 12–25 м без промежуточных стоек — ферма несёт сетку над всей кровлей | Ферма-12 м — 153 720 ₽; больший пролёт — по индивидуальному расчёту |
Решение ЗАСЛОН для большой площади

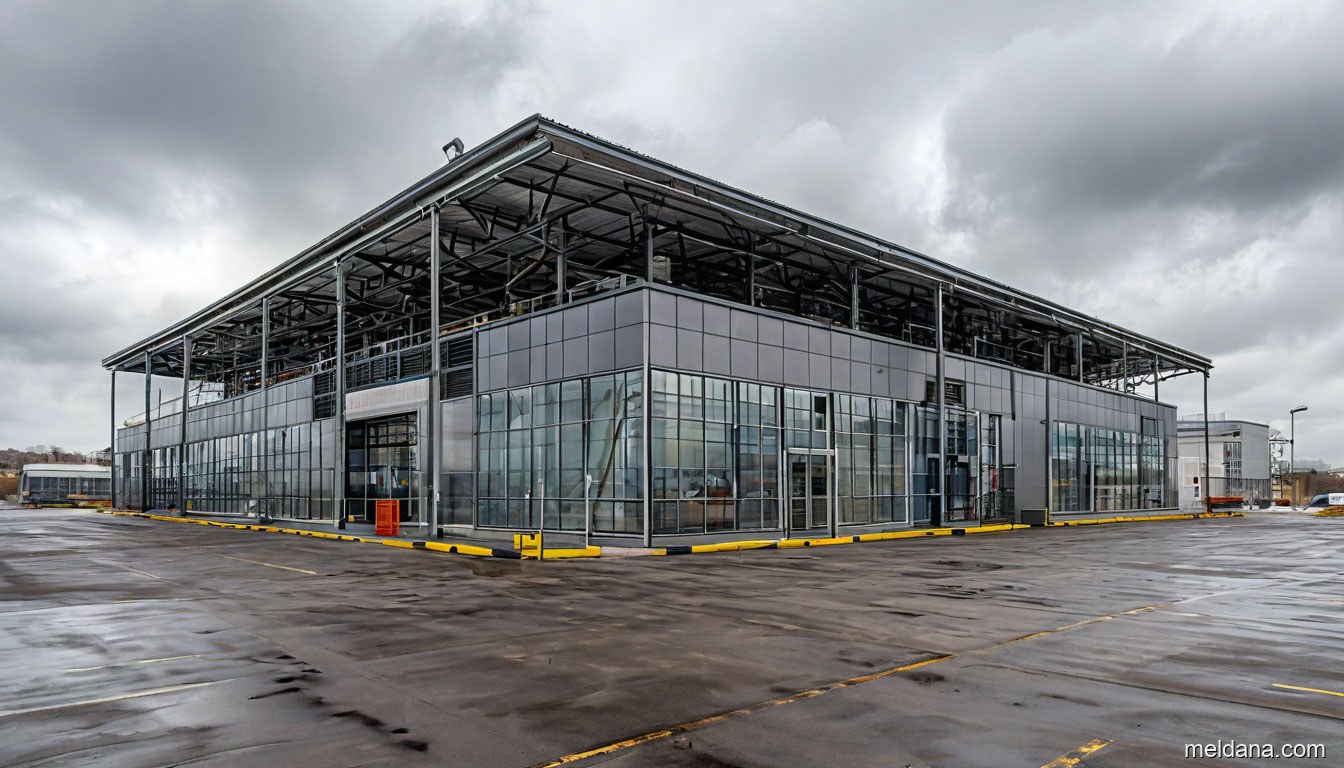

Над кровлей корпуса формируется единое верхнее сетчатое покрытие: фермы или ряды стоек несут тросовую сетку с превышением над коньком, боковые плоскости закрываются по контуру до земли. Конструкция собирается из единой сертифицированной линейки ЗАСЛОН (собственное производство) — это гарантирует совместность расчётных характеристик и единую гарантию производителя на весь объект.
| Элемент | Характеристика |
|---|---|
| Верхнее покрытие | ЗАСЛОН Контур-М — стальная сетка с вплетённым несущим тросом, равномерная нагрузка по всей плоскости кровли |
| Улавливающая сетка (борта) | сталь оцинк. двойного кручения 80×100 мм, Ø3,7 мм, ГОСТ Р 51285; для горючих зон — вариант с антипиреном |
| Фермы и опоры | Ферма-12 м для перекрытия пролётов; стойки h=6/9/12 м, сталь 09Г2С, горячее цинкование ≥85 мкм |
| Тросовая система | несущие прогоны Ø6 мм + диагональные стяжки Ø8 мм, оцинкованный канат, зажимы DIN 741 |
| Энергопоглощение | тросовые демпферы и амортизаторы-стропы гасят удар тяжёлых БПЛА, снижая пиковую нагрузку на каркас |
| Фундаменты | винтовые сваи СВ-06 либо бетонные 600×600×600 мм — без остановки склада, несущая способность по протоколу |
Подробнее о составе и линейке ЗОК ЗАСЛОН →
Расчётные нагрузки по СП 542.1325800.2024
Каждая конструкция ЗАСЛОН проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов». Базовый продукт рассчитан на 3-й уровень защиты — противодействие БПЛА типа «Ланцет» и аналогам. Для склада критичны климатические нагрузки: верхнее покрытие большой площади суммирует снеговую и ветровую нагрузку, поэтому каркас считается совместно на удар БПЛА и снеговой район объекта.
| Параметр | Значение / норматив |
|---|---|
| Уровень защиты (СП 542) | 3-й уровень — ударно-осколочное воздействие БПЛА с БЧ |
| Расчётный тип БПЛА | «Ланцет»: масса 12 кг, скорость 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара | Ek = ½·m·V² ≈ 41,7 кДж |
| Тип конструкции | независимая ЗОК / фермовое покрытие — нагрузка идёт мимо кровли здания |
| Превышение над коньком | ≥ 2,0 м, чтобы прогиб сетки при ударе не достигал кровли |
| Климатические нагрузки | снег и ветер по СП 20.13330.2016 с учётом снегового района объекта (важно для большой кровли) |
| Материал каркаса | сталь по СП 16.13330.2017, горячее цинкование по ГОСТ 9.307 |
Для объектов с угрозой тяжёлых БПЛА (масса 150 кг и выше) ЗАСЛОН проектирует усиленные решения 1–2 уровня под индивидуальный проект: несущие фермы повышенной жёсткости, тросово-пружинная улавливающая система с энергопоглощающими демпферами. Именно демпферы позволяют перекрыть большие пролёты склада без утяжеления каркаса — удар «размазывается» по времени и снимается с колонн.
Нормативная база и требования закона
| Документ | Что требует |
|---|---|
| Категорирование объекта | склады взрывопожароопасных и химически опасных товаров подлежат категорированию и паспорту антитеррористической защищённости |
| ФЗ-256 и ПП РФ № 1046 | если склад относится к объектам ТЭК — обязательны меры обнаружения и пресечения БПЛА, инженерно-техническая защита по категории |
| СП 542.1325800.2024 | свод правил на проектирование ЗОК от БПЛА — обязательная нормативная база расчёта конструкции |
За нарушение требований антитеррористической защищённости предусмотрена ответственность вплоть до уголовной (ст. 217¹ УК РФ). ЗОК — пассивная защита, закрывающая инженерно-техническую часть этих требований.
Как мы реализуем проект «под ключ»
- Обследование объекта. Выезд специалиста, обмеры, геодезия, проверка несущей способности кровли и колонн, ситуационный план. Определение уровня угрозы и типа конструкции.
- Проектирование по СП 542. ПД и РД (КМ, КМД, ПОС, ППР), поверочный расчёт нагрузок с учётом снегового района, выбор фермовой или независимой схемы.
- Производство ЗАСЛОН. Комплектация из собственной сертифицированной линейки, заводские сертификаты на все материалы.
- Монтаж без остановки склада. Фундаменты, монтаж ферм и стоек, натяжка тросовой системы, укладка сеток — поэтапно по картам, без прекращения приёмки и отгрузки.
- Испытания и сертификация. Контроль натяжения и деформаций, натурные испытания узлов, протокол и сертификат производителя.
- Исполнительная документация. КС-2, КС-3, ИД, паспорта материалов, гарантийный сертификат на 5 лет.
Стоимость
Цена складского объекта считается от площади верхнего покрытия. Ориентиры: верхняя сетка Контур-М — от 384 ₽/м², монтаж покрытия — от 450 ₽/м² (от 500 м²), Ферма-12 м — 153 720 ₽, Стойка-9 м — 29 280 ₽, винтовая свая СВ-06 — 8 235 ₽. Проект ЗОК по СП 542 — 350 000 ₽, обмер и обследование — 60 000 ₽. Точная смета формируется после обследования по фактической площади кровли и числу пролётов. Работаем по 223-ФЗ/44-ФЗ, НДС 22%, СРО.
✓ Аудит уязвимости и обмер ✓ Расчёт и проект по СП 542 ✓ Монтаж без остановки склада + гарантия 5 лет
Получить расчёт →Частые вопросы
Выдержит ли кровля склада улавливающую сетку?
Можно ли монтировать без остановки работы склада?
До какой площади можно закрыть кровлю?
Защищает ли ЗОК от тяжёлых дронов?
Это требование закона?
